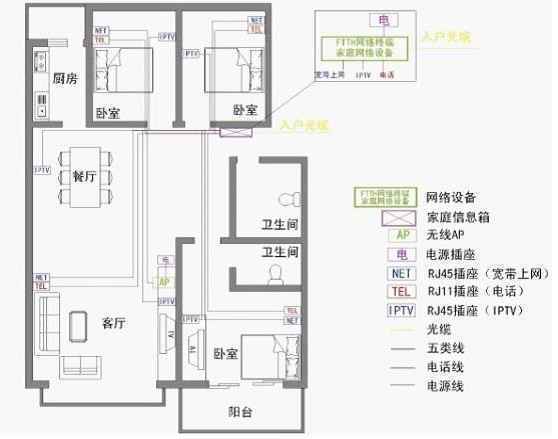

将FTTH网络终端和家庭网络设备安装在家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至家庭信息箱，并提供电源插座(为无线AP设备供电)。典型布线示意图如下：

[导读]为了满足住宅内随时随地的高速上网、视频、娱乐、童话等要求，光纤入户家庭如何装修布线？

　　图解：光纤一举搞定，全家一起享受!高速上网、高清IPTV……OK没问题!

千家智客微信公众号

　　●客厅、卧室、书房应安装电话插座;卫生间、厨房内可根据需要设置电话插座，各电话插座应分别布放电话线至家庭信息箱或网络汇聚点。

　　场景一：开发商交房时已使用中国电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。

　　场景二：开发商交房时安装的家庭信息箱结构尺寸不能满足要求或因其他各种原因无法使用现在的家庭信息箱，而您在装修时能在其他位置(如书房等处)安装一只电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。

　　●家庭信息箱或网络汇聚点不宜设置在潮湿油腻的位置，并尽量选择安装在家庭无线覆盖较好的位置。

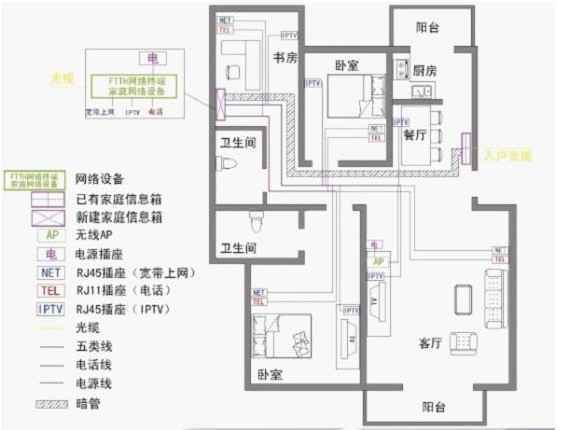

　　将FTTH网络终端和家庭网络设备安装在新的家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到该家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至该家庭信息箱，并提供电源插座(为无线AP设备供电)。一般情况下，入户光缆已穿放到原有的家庭信息箱，因此您在装修时需在二个家庭信息箱之间预埋一根直径不小于20mm的暗管，并在管内至少布放1条五类线，该暗管在敷设时，请不要产生直接弯、管道破损及阻塞等现象。典型布线示意图如下：

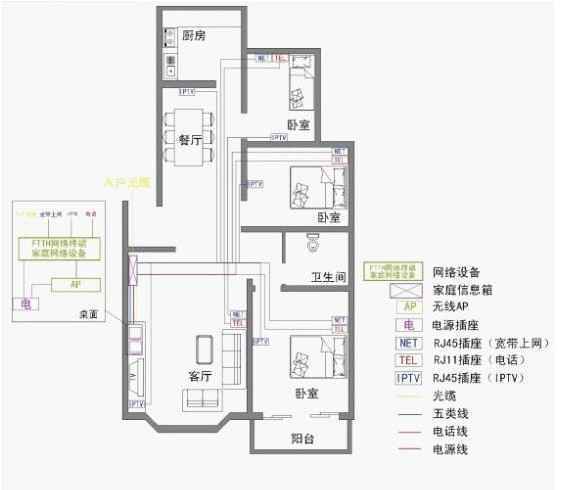

　　一般情况下，将FTTH网络终端和家庭网络设备安装在现有家庭信息箱附近的台柜上(需提供电源插座，为设备供电)，并将家庭信息箱内的电话线、五类线等各种线缆延伸至该设备安装位置以及将入户光缆布放至该处。典型布线示意图如下：

声明：凡注明为其它来源的信息均转自其它平台，目的在于传递更多信息，并不代表本站观点及立场。若有侵权或异议请联系我们。

　　●为了便于在不同的位置上网，住宅内的各个房间及功能区域均应有五类线通达到家庭信息箱或网络汇聚点，并分别安装网线插座，组成家庭局域网，从而实现资源共享。

　　为了满足您在住宅内随时随地的高速上网、视频、娱乐、童话等要求，建议您在家庭装修时采用的家庭网络布线基本方式为：

　　●住宅内凡需安装电视机的位置均应该设置网线插座，并单独敷设五类线至家庭信息箱或网络汇聚点，从而满足每台电视机都能观看到IPTV节目。

　　场景三：住宅内现有的家庭信息箱结构尺寸不能满足要求，而您住宅内的电话线、五类线都已汇聚到该家庭信息箱，但您的二次装修时不愿更换该家庭信息箱。

　　●各插座的盒体安装高度：卫生间，厨房距地坪1000-1300mm，其余部位距地坪300mm。在上述家庭网络布线基本方法基础上，以下三种不同场景下的家庭布线方式，可供您参考：
